Cómo seleccionar el grupo motriz correcto según carga, velocidad y recorrido. Siete modelos estándar, cuatro ejecuciones de montaje y diseños especiales a medida. Con tablas comparativas y casos de selección reales de la industria argentina.
Dirigido a: Fabricantes de montacargas · Proyectistas · Ingenieros de planta · Compradores técnicos
Por qué el grupo motriz define el éxito de un montacargas
En la ingeniería de elevación de cargas, el grupo motriz no es un componente más: es el corazón mecánico del sistema. Define la velocidad a la que opera el montacargas, el peso máximo que puede mover con seguridad, el recorrido vertical que puede cubrir y, en última instancia, la confiabilidad de toda la instalación.
Dimensionar mal un grupo motriz tiene consecuencias que van más allá del costo del equipo. Un grupo subdimensionado genera sobrecalentamiento, fallas prematuras en el reductor y riesgo real de caída de carga. Uno sobredimensionado encarece el proyecto, demanda mayor estructura de soporte y puede hacer perder una licitación.
En TRANSPOWER S.R.L., con más de 34 años de experiencia en transmisión de potencia, desarrollamos una línea completa de Grupos Motrices para Montacargas que cubre desde aplicaciones ligeras de 87,5 kg hasta sistemas industriales pesados de 4.000 kg. Este artículo explica cómo seleccionar el modelo correcto, paso a paso.
“En elevación de cargas no hay margen para el error: el grupo motriz correcto es el que protege la carga, la estructura y la vida del operador.”
¿Qué es un grupo motriz para montacargas y cómo funciona?
Un grupo motriz para montacargas es un conjunto integrado compuesto por tres elementos principales que trabajan en forma coordinada:
- Motor eléctrico con freno electromagnético incorporado: provee la energía mecánica de rotación. En aplicaciones de elevación industrial, los motores son normalmente trifásicos de jaula de ardilla, con protección IP55 o superior y clase de aislación F.
- Motorreductor de velocidad: transforma la alta velocidad del motor en la baja velocidad necesaria para el tambor de cable, mientras multiplica el torque disponible. Los grupos TRANSPOWER S.R.L. utilizan la reconocida línea de reductores sinfín y corona TMS.
- Tambor de enrollado de cable: es el cilindro sobre el que se enrolla el cable de acero durante la elevación. Su diámetro y longitud determinan la capacidad de recorrido y el diámetro admisible del cable.
La integración en un solo conjunto montado sobre bancada propia simplifica la instalación, reduce los puntos de falla potenciales y permite que el fabricante de montacargas reciba un componente listo para montar, con todas las verificaciones de calidad realizadas en fábrica por TRANSPOWER S.R.L.
Parámetros clave de selección
Antes de consultar cualquier tabla de selección, el proyectista debe definir con precisión cuatro parámetros. Cada uno de ellos condiciona directamente el modelo de grupo motriz recomendado:
|
Parámetro 1 Carga total a elevar (Kg) |
Parámetro 2
Velocidad de elevación (m/min) |
Parámetro 3 Recorrido vertical total (m) |
Carga total (Kg)
Es el peso real que el montacargas debe levantar, incluyendo la carga útil más la tara de los elementos de izaje (gancho, cadena eslingada, paleta, etc.). IMPORTANTE: siempre aplicar un factor de seguridad mínimo de 1,25 sobre la carga nominal para contemplar arranques con carga, inercias y variaciones operativas.
Velocidad de elevación (m/min)
Define cuántos metros por minuto sube la carga. A mayor velocidad, mayor potencia requerida y mayor tensión en el cable. Los grupos TRANSPOWER S.R.L. ofrecen velocidades de 4,2 m/min hasta 21,9 m/min en configuración estándar, configurables según la ejecución seleccionada.
Recorrido vertical total (m)
Es la altura máxima de elevación necesaria. Determina la longitud del cable y, por lo tanto, la capacidad del tambor de enrollado. Los modelos estándar ofrecen recorridos de 9 a 36 metros según el modelo y la ejecución.
Diámetro del cable (mm)
El diámetro del cable de acero depende directamente de la carga a mover y está normalizado por la capacidad del grupo motriz seleccionado. Los grupos TRANSPOWER S.R.L. admiten cables de 3 mm (modelo más liviano) hasta 13 mm (modelo más pesado).
Los siete modelos estándar — Descripción y rangos
La línea de Grupos Motrices de TRANSPOWER S.R.L. se estructura en siete tamaños que cubren de forma escalonada y sin solapamientos el espectro completo de aplicaciones industriales de elevación. A continuación, la tabla comparativa completa:
| Modelo | Carga total mín. (Kg) | Carga total máx. (Kg) | Veloc. mín. (m/min) | Veloc. máx. (m/min) | Recorrido min. (m) | Recorrido máx. (m) | Cable (mm) | Ejec. disponibles |
| GM0175 | 87,5 | 350 | 4,2 | 16,7 | 9 | 36 | 3 | 1–4 |
| GM0300 | 150 | 600 | 5,1 | 20,4 | 9 | 36 | 4 | 1–4 |
| GM0500 | 250 | 1.000 | 4,4 | 17,5 | 9 | 36 | 5 | 1–4 |
| GM0800 | 400 | 1.600 | 5,5 | 21,9 | 9 | 36 | 6 | 1–4 |
| GM1200 | 600 | 2.400 | 4,4 | 17,7 | 9 | 36 | 8 | 1–4 |
| GM1500 | 750 | 3.000 | 5,1 | 20,2 | 9 | 36 | 11 | 1–4 |
| GM2000 | 1.000 | 4.000 | 5,2 | 21,0 | 9 | 36 | 13 | 1–4 |
Nota: cada modelo puede configurarse en hasta cuatro ejecuciones (tipo de montaje) que definen la orientación del motor respecto al tambor y la estructura de la bancada. Los valores de velocidad y recorrido corresponden a las combinaciones óptimas de ejecución para cada carga. Para combinaciones específicas no listadas, consultar a TRANSPOWER S.R.L.
Tabla de selección detallada — Modelo, ejecución y recorrido
La siguiente tabla reproduce la guía oficial de selección de TRANSPOWER S.R.L. y permite identificar directamente el modelo y la ejecución correcta para cada combinación de carga, velocidad y recorrido:
| Modelo | Carga total (Kg) | Velocidad (m/min) | Recorrido (m) | Ejecución | Cable Ø (mm) |
| GM0175 | 87,5 | 16,7 | 36 | 4 | 3 |
| GM0300 | 150 | 20,4 | 36 | 4 | 4 |
| GM0175 | 175 | 8,4 | 18 | 3 | 3 |
| GM0500 | 250 | 17,5 | 36 | 4 | 5 |
| GM0175 | 263 | 5,6 | 12 | 2 | 3 |
| GM0300 | 300 | 10,2 | 18 | 3 | 4 |
| GM0175 | 350 | 4,2 | 9 | 1 | 3 |
| GM0800 | 400 | 21,9 | 36 | 4 | 6 |
| GM0300 | 450 | 6,8 | 12 | 2 | 4 |
| GM0500 | 500 | 8,7 | 18 | 3 | 5 |
| GM0300 | 600 | 5,1 | 9 | 1 | 4 |
| GM1200 | 600 | 17,7 | 36 | 4 | 8 |
| GM0500 | 750 | 5,8 | 12 | 2 | 5 |
| GM1500 | 750 | 20,2 | 36 | 4 | 11 |
| GM0800 | 800 | 10,9 | 18 | 3 | 6 |
| GM0500 | 1.000 | 4,4 | 9 | 1 | 5 |
| GM2000 | 1.000 | 21,0 | 36 | 4 | 13 |
| GM0800 | 1.200 | 7,3 | 12 | 2 | 6 |
| GM1200 | 1.200 | 8,9 | 18 | 3 | 8 |
| GM1500 | 1.500 | 10,1 | 18 | 3 | 11 |
| GM0800 | 1.600 | 5,5 | 9 | 1 | 6 |
| GM1200 | 1.800 | 5,9 | 12 | 2 | 8 |
| GM2000 | 2.000 | 10,5 | 18 | 3 | 13 |
| GM1500 | 2.250 | 6,7 | 12 | 2 | 11 |
| GM1200 | 2.400 | 4,4 | 9 | 1 | 8 |
| GM1500 | 3.000 | 5,1 | 9 | 1 | 11 |
| GM2000 | 3.000 | 7,0 | 12 | 2 | 13 |
| GM2000 | 4.000 | 5,2 | 9 | 1 | 13 |

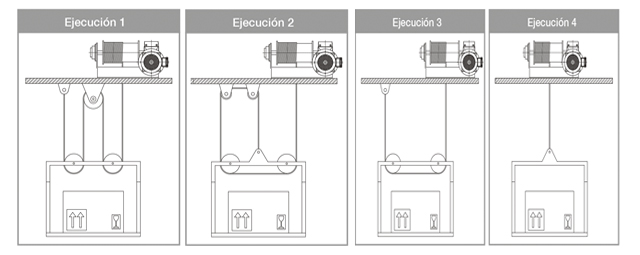

Las cuatro ejecuciones de montaje
Una característica diferencial de la línea de Grupos Motrices de TRANSPOWER S.R.L. es la disponibilidad de cuatro configuraciones de montaje para cada modelo. Esto permite adaptar el grupo motriz a diferentes restricciones de espacio, orientación de la instalación y configuración de la estructura portante del montacargas:
| Criterio de selección de ejecución
La ejecución cambia la capacidad de carga no la potencia del grupo motriz, pero sí determina el recorrido máximo disponible. Para un mismo modelo y carga, la Ejecución 4 ofrece el mayor recorrido (36 m). Si el recorrido requerido es de 9 a 12 m, la Ejecución 1 o 2 es la mas recomendable. |

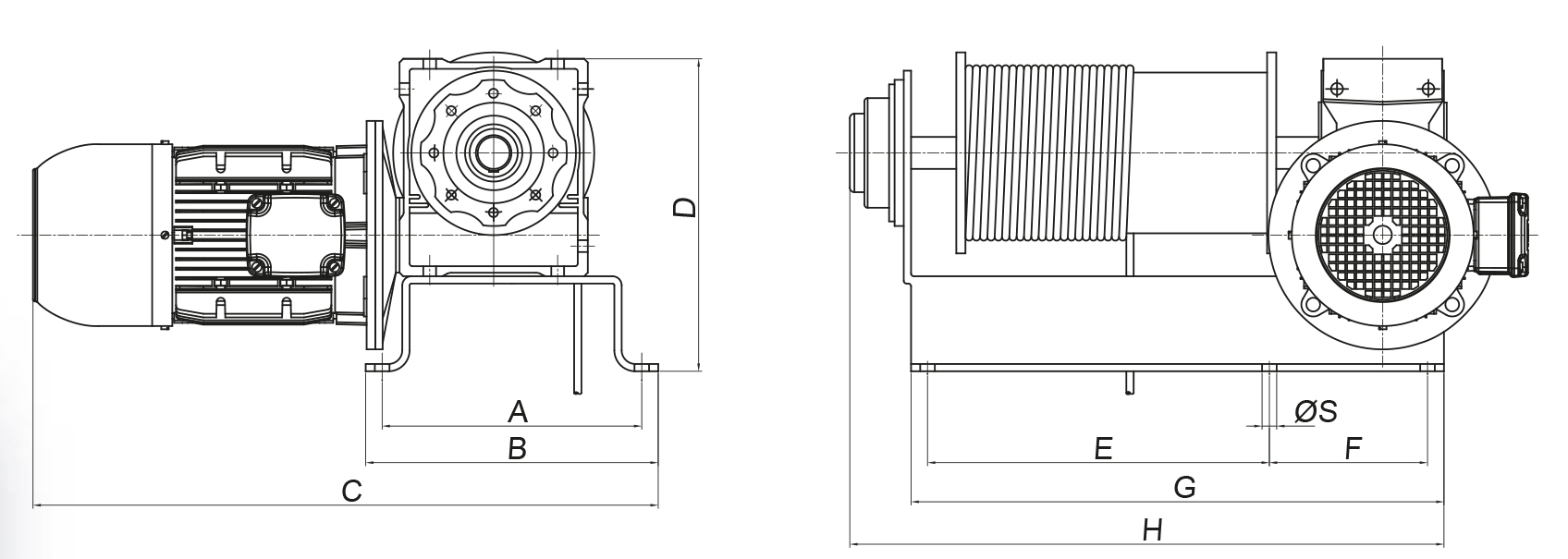

Dimensiones generales por modelo
Para el dimensionamiento de la estructura de soporte y la verificación de espacio disponible en la instalación, la siguiente tabla provee las cotas principales de cada modelo de grupo motriz TRANSPOWER S.R.L. (todas las medidas en mm):
|
Modelo |
A | B | C | D | E | F | G | H | Ø (S) |
|
GM0175 |
164 | 192 | 447 | 210 | 267 | 85 | 380 | 427 |
Ø 11,5 |
| GM0300 | 186 | 214 | 498 | 230 | 303 | 132 | 463 | 515 |
Ø 11,5 |
|
GM0500 |
218 | 250 | 584 | 252 | 298 | 137 | 467 | 519 | Ø 14 |
|
GM0800 |
284 | 320 | 684 | 342 | 374 | 173 | 583 | 650 | Ø 16 |
| GM1200 | 334 | 370 | 739 | 362 | 311 | 187 | 534 | 604 |
Ø 16 |
| GM1500 | 400 | 440 | 820 | 470 | 367 | 205 | 612 | 691 |
Ø 18 |
| GM2000 | 460 | 500 | 931 | 538 | 363 | 235 | 638 | 728 |
Ø 18 |
Árbol de decisión para selección rápida
Antes de ingresar en la tabla de selección detallada, esta guía de decisión permite orientar rápidamente la selección al modelo correcto según los parámetros dominantes del proyecto:
|
Condición del proyecto |
Modelo recomendado | Criterio determinante |
|
Carga ≤ 350 Kg y velocidad ≤ 16,7 m/min |
GM0175 |
Aplicaciones livianas. Menor coste y dimensiones compactas. |
|
Carga entre 150 y 600 Kg |
GM0300 |
Rango medio-bajo. Alta versatilidad de ejecuciones. |
|
Carga entre 250 y 1.000 Kg, velocidad moderada |
GM0500 | Equilibrio entre capacidad y compacidad. |
| Carga entre 400 y 1.600 Kg, velocidad alta requerida (21,9 m/min) | GM0800 |
Mayor velocidad del catálogo en relación a su porte. |
| Carga entre 600 y 2.400 Kg, recorrido extendido | GM1200 |
Aplicaciones industriales medianas con recorrido hasta 36 m. |
|
Carga entre 750 y 3.000 Kg, alta velocidad (20 m/min) |
GM1500 | Combinación rendimiento/carga ideal para industria pesada. |
|
Carga hasta 4.000 Kg o recorrido máximo exigente |
GM2000 |
El modelo de mayor capacidad de la línea estándar. |
| Carga > 4.000 Kg o combinaciones fuera de tabla | Diseño especial |
Consultar a Ingeniería TRANSPOWER S.R.L. para proyecto a medida. |
Diseños especiales: cuando el estándar no alcanza
La línea de siete modelos estándar de TRANSPOWER S.R.L. cubre la inmensa mayoría de las aplicaciones industriales de elevación del mercado argentino. Sin embargo, existen proyectos que por sus condicionantes de carga, velocidad, recorrido, ambiente de trabajo o espacio físico disponible requieren una solución que va más allá de los catálogos.
Para estas situaciones, TRANSPOWER S.R.L. cuenta con la capacidad técnica y productiva para desarrollar grupos motrices a medida. El proceso parte de la información del proyecto (planos de instalación, especificaciones de carga, condiciones ambientales) y culmina en un grupo motriz diseñado, fabricado y validado específicamente para ese requerimiento.
| Situaciones que justifican consultar un diseño especial
• Cargas superiores a 4.000 Kg no cubiertas por el GM2000. • Recorridos superiores a 36 metros en configuración Ejecución 4. • Velocidades de elevación fuera del rango estándar por requerimiento de proceso. • Ambientes especiales: zonas ATEX (explosivas), alta humedad, corrosión marina, temperaturas extremas. • Restricciones dimensionales severas que no permiten ninguna de las cuatro ejecuciones estándar. • Integración con sistemas de control PLC o variadores de velocidad con perfil de movimiento programado. |
| Por qué elegir TRANSPOWER S.R.L. para su sistema de elevación
El fabricante de montacargas en Argentina enfrenta hoy una realidad exigente: los clientes finales demandan mayor capacidad de carga, mayor velocidad, mayor fiabilidad y menor precio. TRANSPOWER S.R.L. resuelve ese dilema con grupos motrices de alto rendimiento a costos competitivos, respaldados por tres pilares que ningún competidor puede igualar en conjunto: • Stock permanente en 3 depósitos en San Martín, Buenos Aires. Entregas en menos de 24 horas en todo el país — incluyendo Patagonia, NOA y Cuyo. • Garantía extendida de 2 años en componentes mecánicos — la más amplia del mercado argentino — que el fabricante de montacargas puede trasladar directamente a la garantía de su equipo. • Soporte técnico directo con ingenieros locales — sin tickets internacionales, sin demoras. Línea directa para selección, instalación y puesta en marcha. 54 11 4713-7666 · 54 9 11 3382-4140 · info@transpowersrl.com · www.transpowersrl.com |
Conclusiones para el proyectista y el fabricante de montacargas
Seleccionar un grupo motriz para montacargas es un proceso que combina datos de partida (carga, velocidad y recorrido) con un factor de servicio apropiado al ciclo de trabajo y un criterio claro para elegir entre las cuatro ejecuciones de montaje disponibles.
La línea de siete modelos estándar de TRANSPOWER S.R.L. —desde el GM0175 hasta el GM2000— cubre desde 87,5 kg hasta 4.000 kg de carga total, con velocidades de hasta 21,9 m/min y recorridos de hasta 36 metros. Para proyectos fuera de ese rango o con condicionantes especiales, el equipo de ingeniería y los asesores técnicos comerciales de TRANSPOWER S.R.L. están en condiciones de desarrollar diseños a medida con la misma solidez técnica.
Y cuando los datos del proyecto no encajan claramente en ninguna fila de la tabla de selección, la recomendación es siempre la misma: consultar con el departamento técnico antes de comprometerse con una especificación. Ese acompañamiento es exactamente lo que TRANSPOWER S.R.L. tiene disponible, sin costo, para sus clientes OEM y fabricantes de montacargas.
